以JAVA及FB API 讀取粉絲團公開資訊與post 內容

在此不再說明，如何取得FB token。
以賴清德粉絲團為例透過JAVA套件與FB API，讀取其PO文等公開資訊，範例程式如下：

測試結果如下：

參考資料
http://restfb.com/documentation/

人工智慧(AI)之基礎篇—人臉辨識系統

與大家分享這短片，人工智慧(AI)之基礎篇—人臉辨識系統，不僅辨識，該系統更能辨別你是誰(如人類記憶辨識能力)。
https://www.youtube.com/watch?v=xWsqGAQ1tIc


該系統未使用GOOGLE強大免費的大數據與雲端平台，僅採用IoT開發版+web攝影鏡頭，但最重要的是發展強大的”機器學習演算法”( Machine Leanring)，這才是台灣未來要發展AI最重要的對象。


類似適用的領域想必是越來越廣泛，例如協尋失蹤人口、失智老人或犯罪者，偵測到迅速定位回報，這些都是智慧辨識系統應用的範疇，快速、有效率。

Raspberry Pi2 體驗 windows 10 IoT APP 開發測試

首先準備好開發環境，假設已經安裝好Visual Studio，接著透過Git下載SAMPLE CODE

Step 1 : 下載Sample Code與安裝Visual Studio

Step 2 : 開啟Visual Studio

Step 3 : 進行編譯部署工作，並安裝置遠端裝置(點選綠色箭頭執行編譯部署)

如果之前安裝過這個程序，會遇到這個彈窗：

程序部屬成功，再到裝置看看成果

參考文獻
https://kknews.cc/zh-tw/other/mgekkm9.html

Raspberry Pi2安裝windows 10 IoT

這2年前不就有了嗎?是的!!!
因為為了要安裝windows 10 IoT，必須有window10 作業系統及Visual Studio進行APP開發，所以....。

開始安裝步驟：

Step 1 : Windows IoT 官方網站 下載相關作業系統與工具

依Windows IoT 官方網站 Setp by Setp 進行選取與下載。

Step 2 :透過Windows 10 IoT Core Dashboard軟體，選取好相關資訊後，它將會自動安裝。

Step 3 :燒入完畢後，將SD卡安裝到裝置中，並透過Windows 10 IoT Core Dashboard搜尋該裝置。

Step 4 :透過Remote或瀏覽器進行部屬範例程式及設定裝置。

可透過瀏覽器介面設定裝置。

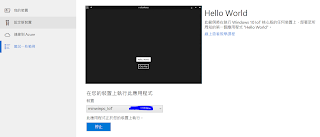

也可以透過既有範例進行部屬與執行。

 也可透過Windows IoT Remote Client，進行操作我們所部屬的範例程式(必須先勾選啟用Remote)

完成!

參考文獻
https://dotblogs.com.tw/jason_wang/2016/02/17/install_raspberrypi2_win10core
https://developer.microsoft.com/en-us/windows/iot/Downloads.htm

Minitab 教學案例： Cross-Tabulation and Chi-Square

目的：將餐廳的價格進行分類，並計算統計其區間之個數

	$10~19	$20~32	$33~48	All
Excellent	2	26	38	66
Good	42	40	2	84
Very Good	34	82	34	150
All	78	148	74	300

Step1 開啟Restaurant.MTW，出現下列資料

Step2 在C4欄中，輸入"range"，並點選功能列中Data > Code > Numeric to Text

Step3 將Code data from columns點選要統計的欄位來源、Store coded data in columns是將Sore的結果放置之欄位，最後將我們要分的區間進行分類

進行分類區間設定

Code 出來的結果

Step4 最後，點選 Stat  > Tables > Cross-Tabulation and Chi-Square，設定rows(列)與columns(欄)，即可計算出其結果

設定rows and columns

結果

最後可整理成下表

	$10:19	$20:32	$33:48	All
Excellent	2	26	38	66
Good	42	40	2	84
Very Good	34	82	34	150
All	78	148	74	300

Arduino單元測試：I2C 16x2 LCD 和激光雷射、超音波感測及溫濕度感應

• LCD介紹

使用標準 LCD 需要比較多的腳位，I2C LCD 可以減少我們腳位的使用。這個 I2C LCD 的特性如下:

• 16x2 LCD，藍底白字，有背光
• 走 I2C 介面，設備地址為 0x27
• 5V 供電，相容於 Arduino

參考上圖，接線方式為:

• SDA – 接 Arduino 的 Analog Pin 4
• SCL – 接 Arduino 的 Analog Pin 5
• GND – 接 GND
• VCC – 接 +5V

Cooper Maa網站案例程式

01	//Compatible with the Arduino IDE 1.0

02	//Library version:1.1

03

#include

04

#include

05

06	LiquidCrystal_I2C lcd(0x27,16,2);  // set the LCD address to 0x27 for a 16 chars and 2 line display

07

08	void setup()

09

{

10	lcd.init();                      // initialize the lcd

11

12	// Print a message to the LCD.

13	lcd.backlight();

14	lcd.print("Hello, world!");

15

}

16

17	void loop()

18

{

19

}

• DHT11溫溼度感測器介紹

DHT-11 是一個結合濕度計和測溫元件量測週遭空氣環境，並與一個高性能8位元單晶片相連接，將所量測到的溫、濕度資料拆解成為數位訊號，再由 data pin腳將資料送出。使用上很簡單，但是抓取資料時必須要特別注意時間的掌控，而且每筆資料的抓取時間間隔要1~2秒鐘，不能太快。

規格如下：

1、濕度測量範圍：20~90%RH;

2、濕度測量精度：±5%RH;

3、溫度測量範圍：0~50℃
4、溫度測量精度：±2℃
5、電源供應範圍： 3~5V
6、頻率不可超過：0.5Hz (每2秒一次)

參考上圖，接線方式為:

• DAT – 接 Arduino 的 Analog A0
• GND – 接 GND
• VCC – 接 +5V

ming's Blogger 範例程式

1. #include
2.
3. #define dht_dpin A0//定義訊號要從Pin A0 進來
4.
5. dht DHT;
6.
7. void setup(){
8. Serial.begin(9600);
9. delay(300);             //Let system settle
10. Serial.println("Humidity and temperature\n\n");
11. delay(700);             //Wait rest of 1000ms recommended delay before
12.                         //accessing sensor
13. }
14.
15. void loop(){
16. DHT.read11(dht_dpin);   //去library裡面找DHT.read11
17. Serial.print("Humidity = ");
18. Serial.print(DHT.humidity);
19. Serial.print("% ");
20. Serial.print("temperature = ");
21. Serial.print(DHT.temperature);
22. Serial.println("C ");
23. delay(1000);            //每1000ms更新一次
24. }

•  HC-SR04 超音波感測器介紹

HC-SR04 是一個超音波感測器，傳播速度會受溫度影響，溫度愈高，傳播速度愈快，可以探測的距離為 2cm-400cm，精度為 0.3 cm，感應角度為 15 度。

利用底下的公式算出物體距離（距離單位為公分，其中 timing 是測量得到的音波傳播時間）：

timing / 29 / 2

超音速測距的原理，是透過arduino發出訊號給超音波模組，然後發射端就會發出超音波，當超音波打到東西再返回時，接收端收到訊號告訴arduino。arduino計算這兩者的時間差Δt，Δt再除以2，那個就是單程所費的時間。
音速的計算方式和溫度有關
c = 331.5 + 0.6 * [攝氏]
20°C的時候， c = 331.5 + 0.6 * 20 = 343.5 m/s

換算成每微秒(ųs)幾公分的話，那就是
c = 343.5 * 100 / 1000000 = 0.03435 cm/ųs

假設在20°C，arduino計算的時間差Δt為 250 ųs，那麼測距就是
250 * 0.03435 = 8.6 cm

超音波感測器主要應用在機器人或自走車避障、物體測距等。

HC-SR04 的接線方式很簡單，總共只有 4 支接腳。

參考上圖，接線方式為:

• Echo– 接 Arduino 的Pin7
• Trig – 接 Arduino 的Pin8
• GND – 接 GND
• VCC – 接 +5V



01	// HCSR04Ultrasonic/examples/UltrasonicDemo/UltrasonicDemo.pde

02

#include

03

04	#define TRIGGER_PIN  8

05	#define ECHO_PIN     7

06

07	Ultrasonic ultrasonic(TRIGGER_PIN, ECHO_PIN);

08

09	void setup()

10

{

11	Serial.begin(9600);

12

}

13

14	void loop()

15

{

16	float cmMsec, inMsec;

17	long microsec = ultrasonic.timing();

18

19	cmMsec = ultrasonic.convert(microsec, Ultrasonic::CM); // 計算距離，單位: 公分

20	inMsec = ultrasonic.convert(microsec, Ultrasonic::IN); // 計算距離，單位: 英吋

21	Serial.print("MS: ");

22	Serial.print(microsec);

23	Serial.print(", CM: ");

24	Serial.print(cmMsec);

25	Serial.print(", IN: ");

26	Serial.println(inMsec);

27	delay(1000);

28

}

這支程式每秒鐘會測量一次物體距離，並且將音波傳播時間（單位為 microseconds, MS）、物體距離（分成公分與英吋兩種單位，分別以 CM 和 IN 表示）

最後可以考慮溫度對音波的影響，可另行撰寫程式來進行轉換。

• 雷射激光模組介紹

參考上圖，接線方式為:

• S –--> 接 Arduino 的 pin13
• "-" –-> 接 GND
• 中間 –> 接 +5V

參考資料
http://coopermaa2nd.blogspot.tw/2012/09/i2c-16x2-lcd.html
http://ming-shian.blogspot.tw/2014/05/arduino19dht11.html
http://coopermaa2nd.blogspot.tw/2012/09/hc-sr04.html
http://a-chien.blogspot.tw/2012/10/arduino_8748.html
